Freinage pneumatique conforme à la
directive CE 98/12.
Rattrapage automatique d’usure des garnitures de freins.
ABS de série fonctionnant sur la prise ISO 7638 si le véhicule tracteur est équipé
d’ABS. Dans le cas contraire, déclenchement par les feux stop !
|
|

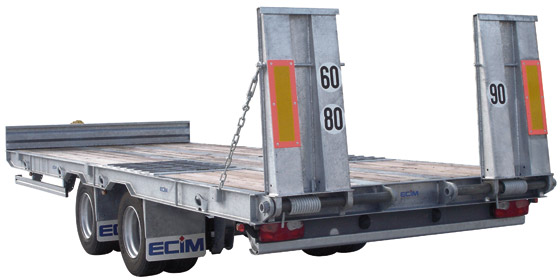

Descriptif technique
– Châssis mécano-soudé, entièrement galvanisé à chaud
– Plateau basculant par gravité
– Amortisseur hydraulique de retenue
– Verrouillage pneumatique du plateau
– 2 Essieux freinés avec suspensions
à lames de ressort,
– Freinage pneumatique avec A.B.S
– 8 roues 235/75 R 17,5
– 2 Rampes arrières en acier, réglables en largueur
– Assistance par ressorts au relevage des rampes
– Plancher bois et 8 anneaux d’arrimage
– Anneau (BNA 42 x 68) réglable en hauteur
de 750 à 900 mm,
– Eclairage réglementaire en 24 volts.
Option : roue de secours + treuil
Variante : Anneau d’attelage ISO Ø 50
|
|
SIMULATION DES CONTRAINTES
CONCEPTION CAO
Simulation par éléments finis des déformations et détection des zônes fragilisées ou risques de rupture de la remorque en charge.
|
|
 |
|
Conception en CAO tridimensionnelle du châssis de la remorque ainsi que de tous les éléments mécaniques
|
|
 |
PE.70 B 1900 FA
|
PTC kgs
|
Poids à vide
|
Charge utile
|
Long. utile
|
Larg. utile
|
Essieu en kg
|
9 roues
|
|
19000
|
4500
|
14500
|
7000
|
2500
|
2x10500
|
235/75 R 17,5 (jumelées)
|
Possibilité de déclasser le PTC à 15800kg.
LES PLUS “SÉCURITÉ”
EN HARMONIE AVEC LA
REGLEMENTATION CE |
 |
 |
|
Frein de parc
à commande pneumatique |
Anneau réglable en hauteur
750 à 900 mm. |
 |
 |
 |
| Vérouillage du plateau pneumatique |
Amortisseur de retenue |
Les bavettes de protection
captent l’eau projetée par les pneumatiques et en redirigent plus de 70% vers le sol, à l’abri des turbulences. |
 |
 |
|
| Aide au relevage des rampes |
Protections latérales
homologuées UTAC
N° 97/05238
Protections arrières
homologuées UTAC
N° 91/512 |
|
Document non contractuel, les caractéristiques peuvent être modifiées sans préavis.
|
